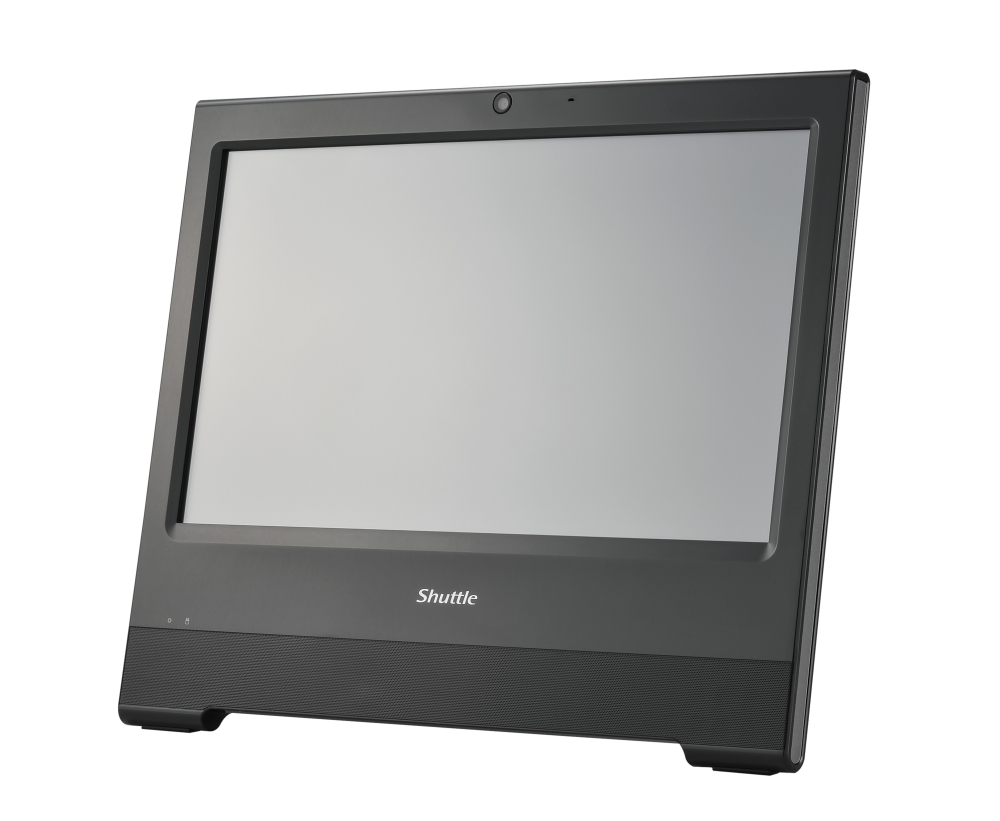

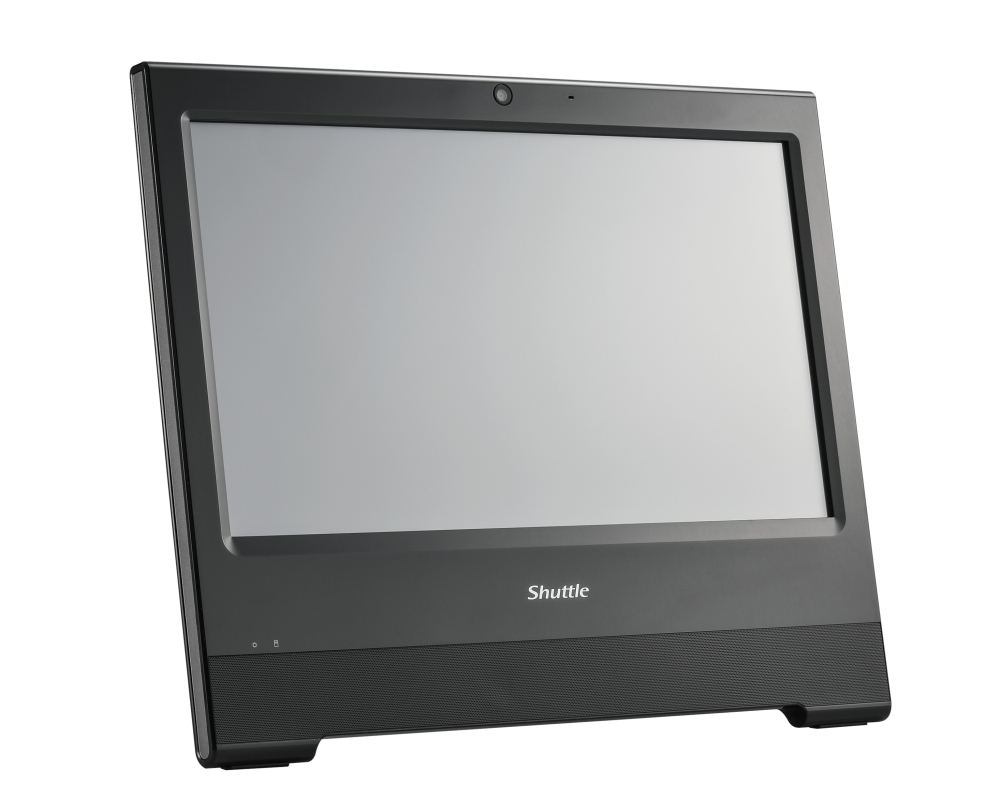

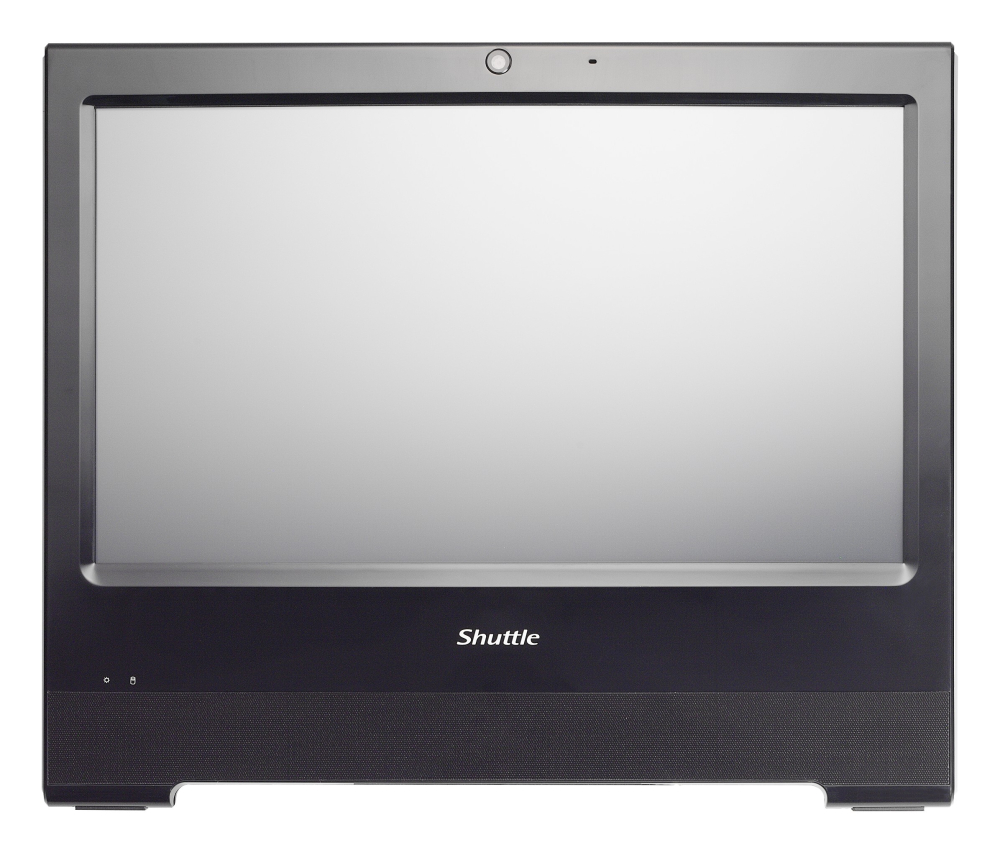

PC All-In-One Shuttle X50V9, dotykový displej čierny SSD , IP54

PC All-In-One Shuttle X50V9, dotykový displej čierny SSD , IP54

Intel Celeron 7305 / 4GB RAM/240GB SSD/ LAN/WLAN/kamera/čítačka 4-1 , dotykový monitor 15,6" LCD. Ochrana pred striekajúcou vodou na displej IP54 . Doporučené pre POS zariadenia. Upozornenie: Windows 7 nie je podporovaný. V základnej variante zariadenie disponuje 4GB RAM a SSD diskom 240GB.

All-in-one počítač Shuttle XPC X50V9 je najnovším prírastkom do série X50 a je poháňaný procesorom Intel ULV Gen12/13. Moderná architektúra procesora pomáha znižovať spotrebu energie a výpočtový výkon. Existujúcu funkciu WLAN je možné voliteľne doplniť funkciou 4G/5G s až 4 anténami. Vďaka pasívnemu chladeniu tepelnými trubicami je systém prakticky nehlučný, bezúdržbový a schválený pre nepretržitú prevádzku 24 hodín denne, 7 dní v týždni. Obzvlášť vhodné pre vertikálne aplikácie je usporiadanie konektorov v spodnej časti a predný panel s krytím IP54, ktorý je chránený pred prachom a striekajúcou vodou.



Vlastnosti:

- Procesor Intel Celeron 7305
- Rezistívny 15,6" (39,6 cm) dotykový displej (1366 × 768 px)
- Až 64 GB pamäte DDR5
- HDMI 2.0b a VGA pre dva externé displeje
- Priestor pre 2,5" disk a dva M.2 SSD disky
- Interný USB port pre doplnky (hardvérový kľúč, 4G modul)
- Gigabitový Ethernet, Wi-Fi 5 (ac) a Bluetooth
- 6× externý USB, 1× interný USB, COM porty (voliteľné)
- Integrovaný reproduktor, kamera a mikrofón
- Flexibilný stojan a možnosť montáže VESA

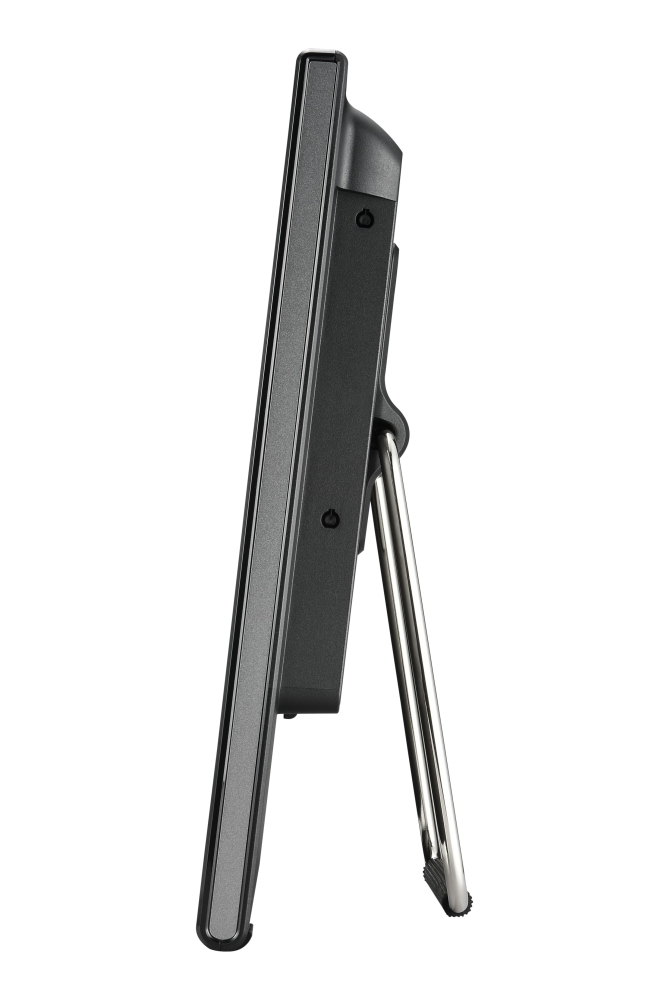

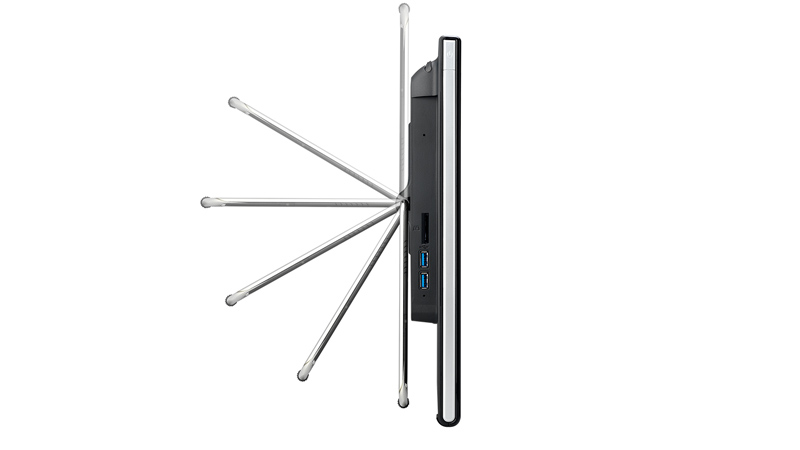

Flexibilný stojan
Elegantný a zároveň pevný stojan sa dá plynule nastaviť pre dosiahnutie ideálneho pozorovacieho uhla a ergonomickej prevádzkovej polohy. Môže sa použiť aj ako rukoväť na prenášanie.

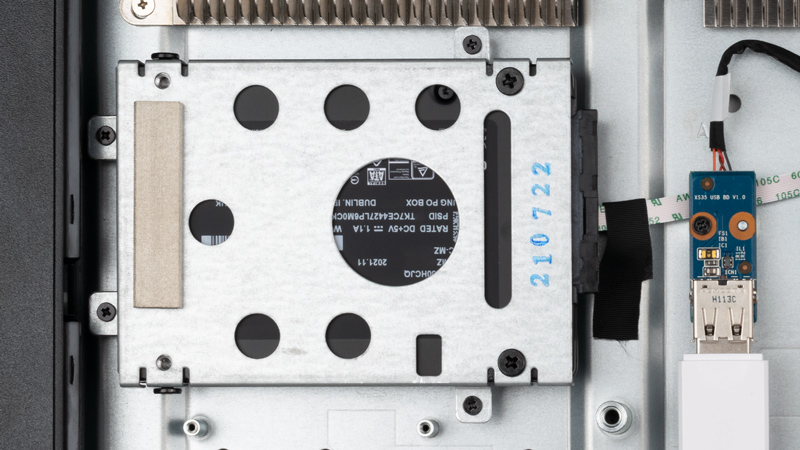

Priestor pre 2,5" disk
Ako doplnok k NVMe SSD disku ponúka tento model aj miesto pre klasické úložiská dát vo formáte 2,5"*. Pevné disky a SSD disky v tomto formáte ponúkajú mnoho terabajtov úložného priestoru.
(*Do výšky 12,5 mm)

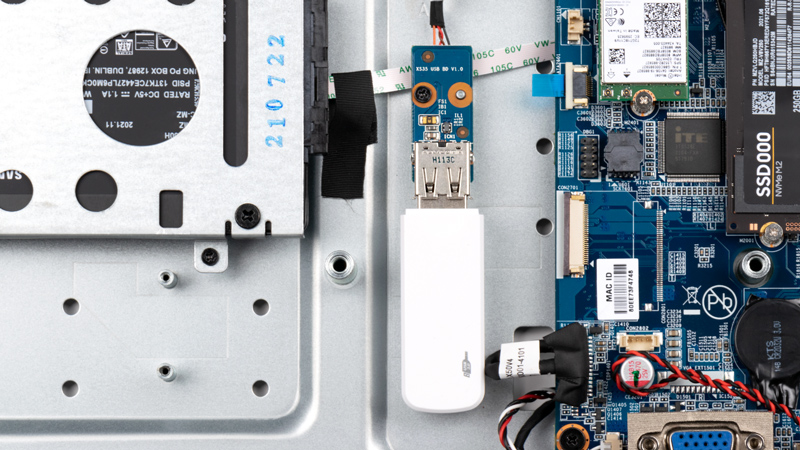

Interný USB port
Do interného USB slotu typu A vo vnútri tohto modelu je možné zapojiť licenčné adaptéry, 4G modemy alebo akékoľvek USB kľúče. Týmto spôsobom sú chránené pred krádežou a manipuláciou.

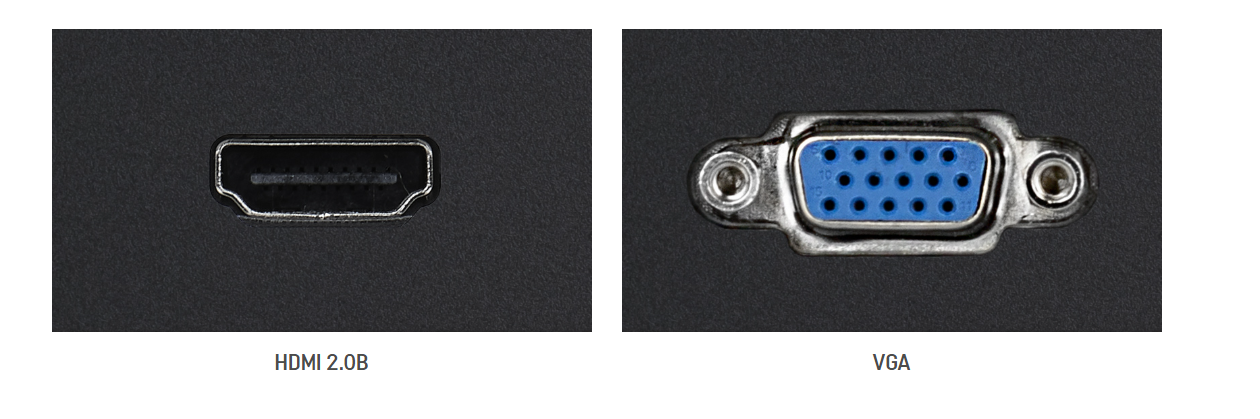

Dva pripojenia pre externé obrazovky
Vďaka pripojeniu HDMI 2.0b a VGA je možné plochu obrazovky tohto modelu jednoducho rozšíriť. K dispozícii sú celkovo tri obrazovky; napríklad pre informácie pre zákazníkov a pre reklamný obsah.

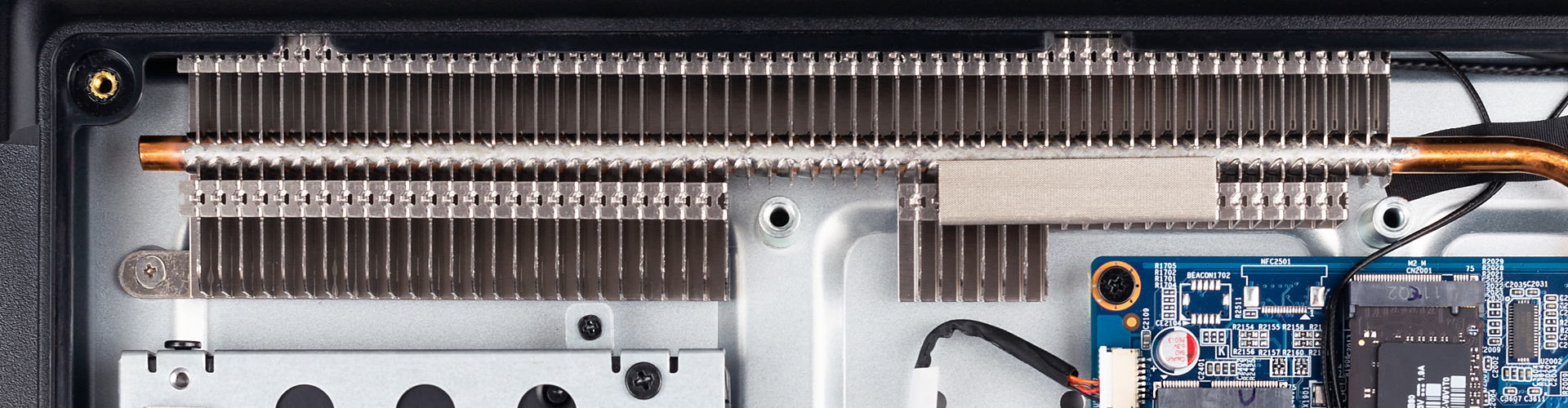

100 % bez ventilátorov
Energeticky úsporná technológia v kombinácii s dômyselným chladiacim systémom znamená, že nie sú potrebné žiadne ventilátory. Žiadny prevádzkový hluk, menej pohyblivých častí a tým aj nižšie náklady na údržbu.
Ako to funguje? Vďaka jednoduchému fyzikálnemu princípu, známemu ako konvekcia. Teplý vzduch stúpa a zároveň strháva chladnejší vzduch. Toto trvalé prúdenie prechádza strojmi alebo sa pohybuje pozdĺž povrchov. To zabraňuje hromadeniu tepla a zaisťuje spoľahlivé chladenie.



Špecifikácia

Bez ventilátora a tichý
Pasívne chladenie tepelnými trubicami, žiadny hluk ventilátora
Ideálne na použitie v prostrediach citlivých na hluk
Bez ventilátora, bez prachu a teda prakticky bezúdržbové
Nepretržitá prevádzka 24 hodín denne, 7 dní v týždni
Toto zariadenie je schválené na nepretržitú prevádzku 24 hodín denne, 7 dní v týždni.
Požiadavky:
- Musí byť zaručená voľná cirkulácia vzduchu v počítači.
- Vetracie otvory musia byť udržiavané čisté.
- Ak je nainštalovaný pevný disk, musí byť tiež schválený výrobcom na nepretržitú prevádzku.
Krytie IP54
Predný panel je chránený pred prachom a striekajúcou vodou podľa triedy ochrany IP54.
Vlastnosti:
Farba: čierna alebo biela
Rozmery: 391 x 327 x 42 mm (Š x V x H)
Možnosť uchytenia VESA 100 mm
Montážny otvor pre zámok Kensington
Hmotnosť: 3,5 kg netto, 4,2 kg brutto
Operačný systém
Tento systém sa dodáva bez operačného systému.
Je kompatibilný s:
- Windows 10/11 - 64-bit
- Linux - 64-bit
Dotyková obrazovka
Funkcia dotykovej obrazovky podporuje vstup končekmi prstov
Rezistívna 5-vodičová technológia jedného dotyku
Dotykové pero pre vstavanú dotykovú obrazovku
39,6 cm displej (15,6")
39,6 cm / 15,6" LC displej, pomer strán: širokouhlý panel 16:9
Rozlíšenie: 1366 x 768 = 1,05 megapixelu
Podsvietenie: Vysokovýkonná LED dióda, Svietivosť: 220 cd/m²
Hrúbka skla: 3,2 mm
Procesor
Model: Intel Celeron 7305
Kódové označenie: Alder Lake-U (12. generácia Intel Core)
Výkonové jadrá (P-jadrá): 1 jadro (1 vlákno), frekvencia hodín: 1,1 GHz
Efektívne jadrá (E-jadrá): 4 jadrá (4 vlákna), frekvencia hodín: 0,9 GHz
Smart-Cache (L3): 8 MB
Základný výkon (PL1 TDP): max. 15 W
Maximálna teplota T-prechodu: 100 °C
Architektúra systému na čipe (SoC) s integrovanou pamäťou a grafickým ovládačom
Puzdro BGA1700 - priamo prispájkované na základnú dosku
Litografia: Procesor Intel 7 (10 nm Enhanced SuperFin)
Integrovaná grafika
Grafika Intel UHD
Tokovacia frekvencia GPU: max. 1100 MHz
Výkonné jednotky (EU): 48
Až tri displeje súčasne
Dva video porty podporujú dve ďalšie nezávislé obrazovky:
1) Digitálny audio/video port HDMI 2.0b podporuje rozlíšenie až 3840 x 2160 pixelov pri obnovovacej frekvencii 60 Hz (2160p60)
2) Analógový video port VGA / D-Sub podporuje rozlíšenie 1920 x 1080 pixelov pri obnovovacej frekvencii 60 Hz (1080p60)
Špeciálne podmienky pre prevádzku v režime viacerých monitorov:
1) Režim klonovania: všetky displeje zobrazujú rovnaký obsah s rozlíšením 1366x768
2) Rozšírený režim: všetky displeje zobrazujú iný obsah
BIOS
AMI BIOS v 32 MB EEPROM s rozhraním SPI
Podporuje obnovenie po výpadku napájania / vždy zapnuté
Podporuje Wake-on-LAN (WOL) zo stavov ACPI S3, S4, S5
Podporuje monitorovanie hardvéru a funkciu Watchdog
Podporuje firmvér TPM v2.0 funkčnosť
Pamäť
2x slot SO-DIMM s 262 pinmi
Podporuje DDR5-4800 (PC5-38400) SDRAM pri 1,1 V
Podporuje pamäťové moduly DDR5 s vyššou frekvenciou
Podporuje dvojkanálový režim
Podporuje maximálne 32 GB na DIMM,
maximálna celková veľkosť: 64 GB
Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrované)
Súčasťou balenia sú dve tepelné podložky pre moduly RAM
Pevný disk / SSD
Podporuje jeden pevný disk SATA alebo jeden disk SATA SSD vo formáte 6,35 cm / 2,5"
Rozhranie SATA 3.0 podporuje rýchlosť prenosu dát až 600 MB/s (6 Gbit/s)
Podporuje jeden disk s výškou až 9,5 mm
Predinštalovaný dátový/napájací kábel SATA

Dva sloty M.2-2280 pre SSD karty
Tento produkt je vybavený dvoma slotmi M.2-2280 Key-M
- podporuje karty M.2 so šírkou 22 mm a dĺžkou 80 mm (typ 2280)
- je podporovaná jedna karta M.2 SSD s rozhraním PCIe/NVMe
- druhá karta M.2 SSD musí mať rozhranie SATA
- druhý slot je možné použiť aj pre voliteľnú súpravu WWN04 na podporu bezdrôtovej sieťovej karty 4G/5G
Podporované sú nasledujúce konfigurácie:
Slot M.2

Rozhrania

Konfigurácia 1 Konfigurácia 2 Konfigurácia 3
Slot 1
CN6, vyššie

PCIe Gen4 x4 a
SATA 3.0

Karta M.2 SSD
(SATA) Karta M.2 SSD
(PCIe/NVMe) Karta M.2 SSD
(SATA)
Slot 2
CN5, nižšie PCIe Gen4 x4 a
USB 3.2 Gen2 *) Karta M.2 SSD
(PCIe/NVMe) voliteľná
Súprava WWN04 voliteľná
Súprava WWN04
*) rozhranie USB 3.2 je možné použiť iba s príslušenstvom Shuttle WWN04
Súčasťou balenia sú dve tepelné podložky pre disky M.2 SSD (rozmery: 70 x 20 x 5,5 mm).
Webkamera
Integrovaná webkamera Full HD (1920 x 1080 pixelov)
Mikrofón a reproduktory
Predný panel s integrovaným elektretovým kondenzátorovým mikrofónom a
2x 2 W reproduktormi
Integrovaný zvuk
Realtek ALC888S (HD-Audio)
Dva analógové audio konektory (3,5 mm) na spodnej strane:
1) Výstup (slúchadlá)
2) Vstup pre mikrofón
Digitálny zvuk je podporovaný cez výstup HDMI.
Káblová sieť
Ethernetový ovládač Intel i219
Podporuje prevádzku 10 / 100 / 1 000 MBit/s
Podporuje WAKE ON LAN (WOL) z režimov S3, S4
Podporuje spustenie zo siete pomocou Preboot eXecution Environment (PXE)
Bezdrôtová sieť (WLAN)
Karta ovládača WLAN: Realtek RTL8821CE
WLAN antény: dve interné antény
Podporuje WiFi IEEE 802.11b/g/n/ac v pásme 2,4 / 5 GHz, 1T1R
Podporuje šírku pásma kanála 20 / 40 / 80 MHz
Zabezpečenie: podporuje WPA(-PSK), WPA2(-PSK), WEP 64/128 bit, IEEE 802.11x, IEEE 802.11i
Podporuje Bluetooth 4.2 v pásme 2,4 GHz
Slot M.2-2230 Key A+E podporuje PCIe Gen3 x1, USB 2.0 a CNVi
Predné LED diódy
LED dióda napájania (modrá)
LED dióda HDD/SSD (oranžová)

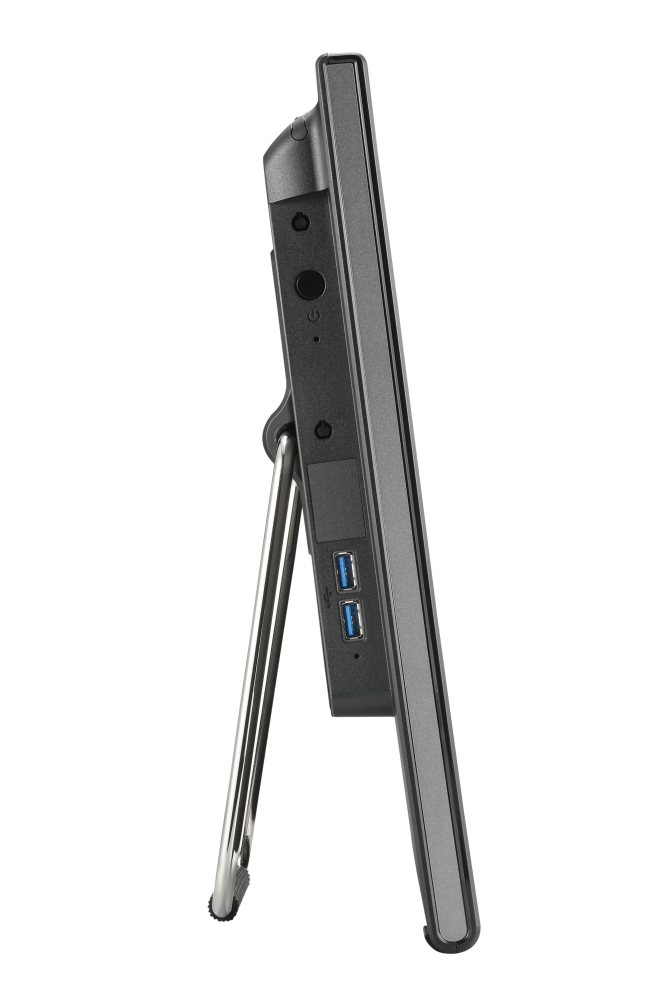

Konektory na ľavej strane
Tlačidlo napájania
2x USB 3.2 Gen 1 (max. 5 Gbps, modrá)
Otvor so skrytým tlačidlom napájania (mikrospínač na doske)
Otvor so skrytým tlačidlom Clear CMOS (mikrospínač na doske)

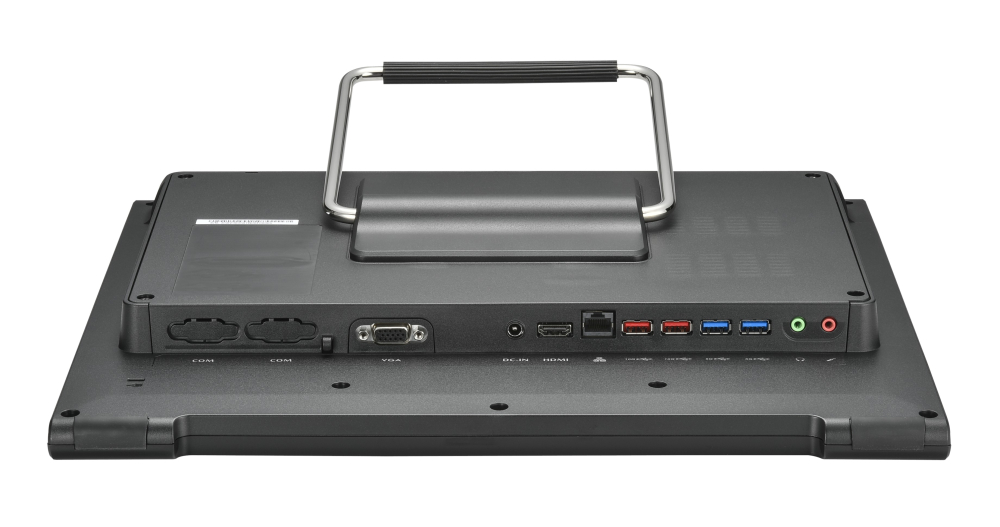

Konektory na spodnej strane
HDMI 2.0b (podporuje digitálne video a digitálny zvuk)
VGA konektor (D-Sub 15-pólový, analógový video)
2x USB 3.2 Gen 2 (max. 10 Gbps, červená)
2x USB 3.2 Gen 1 (max. 5 Gbps, modrá)
Gigabitová sieť (LAN, RJ45, Intel i219)
Zvukový výstup / slúchadlá (3,5 mm jack)
Mikrofónový vstup (3,5 mm jack)
DC vstup pre externý napájací adaptér (5,5 / 2,5 mm)
Voliteľné: 2x COM/sériový D-Sub (1x RS232, 1x RS232/422/485)
Konektory na doske
Interný konektor USB 2.0 typu A pre USB kľúč
Dátový/napájací konektor Serial ATA (6 Gbps)
2x sériové rozhrania pre voliteľné COM porty (každý 2x5-pinový, rozstup 2 mm)
Ostatné dostupné konektory sú obsadené integrovanými komponentmi.
Otvory pre štyri voliteľné antény
Šasi má štyri perforované otvory s priemerom 6,5 mm
pre voliteľné antény namontované s konektorom (RP-)SMA
pre bezdrôtové siete, ako napríklad WLAN alebo WWAN (napr. 4G/5G)
(pozri časť „Voliteľné príslušenstvo“)
Napájací adaptér
Externý 90 W napájací adaptér (bez ventilátora)
Vstup: 100~240 V AC, 50/60 Hz, max. 1,6 A
Výstup: 19 V DC, max. 4,74 A, max. 90 W
Dĺžka kábla DC: cca 170 cm
Dĺžka kábla AC: cca 170 cm (3-kolíková zástrčka Micky MM C6 a uzemnená bezpečnostná zástrčka Schuko)
Vstupný konektor DC
Vstupný konektor DC: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
Vstupný konektor DC počítača podporuje externý zdroj napájania s napätím 12 V ± 5 % alebo 19 V ± 5 %.
Dodávané príslušenstvo:
Viacjazyčný stručný návod
DVD s ovládačmi pre Windows
Externý napájací adaptér (90 W / 19 V)
Napájací kábel s ochrannými uzemňovacími kontaktmi
2x tepelné podložky pre karty SSD M.2: 70 x 20 x 5,25 mm
2x tepelné podložky pre moduly RAM: 50 x 15 x 2,25 mm a 70 x 20 x 4 mm
3x strieborné skrutky M3x4 na montáž kariet M.2 SSD
4x čierne skrutky M3x4 na montáž 2,5" disku SATA
Voliteľné príslušenstvo:
1) Súprava WLAN WLN-M1 (karta Intel AX200 + dve externé antény)
Funkcia WLAN 802.11ac (1T1R) s internými anténami je už predinštalovaná a je možné ju s touto súpravou rozšíriť na 802.11ax (2T2R) s dvoma externými anténami.
2) Súprava 4G/5G WWN04
Táto súprava obsahuje adaptérovú dosku pre spodnú časť Slot M.2-2280 (CN5) a štyri externé antény.
Pre prenos dát v mobilnej sieti sú potrebné tieto ďalšie komponenty:
- karta 4G/LTE vo formáte M.2-3042 alebo karta 5G vo formáte M.2-3052
- aktivovaná nano SIM karta
3) Adaptér COM portu 2x PCP11
poskytuje dva sériové COM porty (1x RS232, 1x RS232/422/485) na spodnej strane
4) Robustný stojan VESA POV21:
podporuje jeden alebo dva AIO-PC/displeje s rozmermi VESA 75x75 alebo 100x100 mm (max. veľkosť displeja 21,5" a celková hmotnosť 20 kg).
Kritériá prostredia
Prevádzková teplota: 0~40 °C
Vlhkosť: 10~90 %, bez kondenzácie
Certifikácia a zhoda
EMI: CE, UKCA, FCC, BSMI, RCM, VCCI
Bezpečnosť: CB (IEC 60950/62368), cTUVus (UL 62368), BSMI
Ďalšie zhody: RoHS, ErP Lot3, Energy Star v8.0
Zhoda
Toto zariadenie je klasifikované ako technické informačné zariadenie (ITE) triedy B a je určené na použitie v obývacej izbe a kancelárii. Značka CE potvrdzuje zhodu so smernicami EÚ:
(1) 2014/30/EÚ týkajúca sa elektromagnetickej kompatibility (EMC),
(2) 2014/35/EÚ týkajúca sa elektrických zariadení určených na použitie v rámci určitých limitov napätia (LVD),
(3) 2009/125/ES týkajúca sa požiadaviek na ekodizajn energeticky významných výrobkov (ErP),
(4) 2014/53/EÚ smernica o rádiových zariadeniach (RED)
